登山にもおすすめ!【アメリカの装備品】パイロットエマージェンシー・シグナルミラーとは? 0473 🇺🇸ミリタリー US MLITARY PILOT EMERGENCY SIGNAL MIRRORS 1980〜2010

f:id:akmuzifal6489:20211101094725p:plain

今回はアメリカ軍のパイロット装備であるシグナルミラーを分析します。

以前もイタリア軍のミラーを分析しましたね。



過去記事:イタリア陸軍個人用携行ミラー



でも今回は、より深刻な場面で使用するミラーです。

天気さえ良ければ、信じられない性能を発揮しますよ!

   目次

スポンサーリンク





スポンサーリンク

1  アメリカ軍パイロットエマージェンシー・シグナルミラーとは?

f:id:akmuzifal6489:20200801144200j:image
想像してみてください。



海水浴をしていたあなたは、ついその気持ち良さに浮き輪に乗って寝てしまいました。



目が覚めると、海の真っ只中に流されたようで、陸地は見えません。



どうしようかと思っていたところ、一機のヘリコプターが近づいてきました。



捜索機のようです。



さて、あなたはどうやって捜索機に自分の居場所を伝えますか?



今回のモデルはそんなシチュエーション(まず無いですが…😎)において、役に立つ装備品です。



アメリカ軍のパイロットのサバイバル装備には常備されている、いわゆる発光信号を送るミラーになります。



パイロット用ですが、普段でも使える優れものですよ。



さてさて、それはどんなミラーなのでしょうか?



上記のシチュエーションを念頭において、今回はミリタリーマニアのみならず、登山者、キャンパー、サーファーのあなたと一緒に確認していきましょう!

2  エマージェンシー・シグナルミラーの細部写真

⑴    ガラスタイプ(大)MK-3

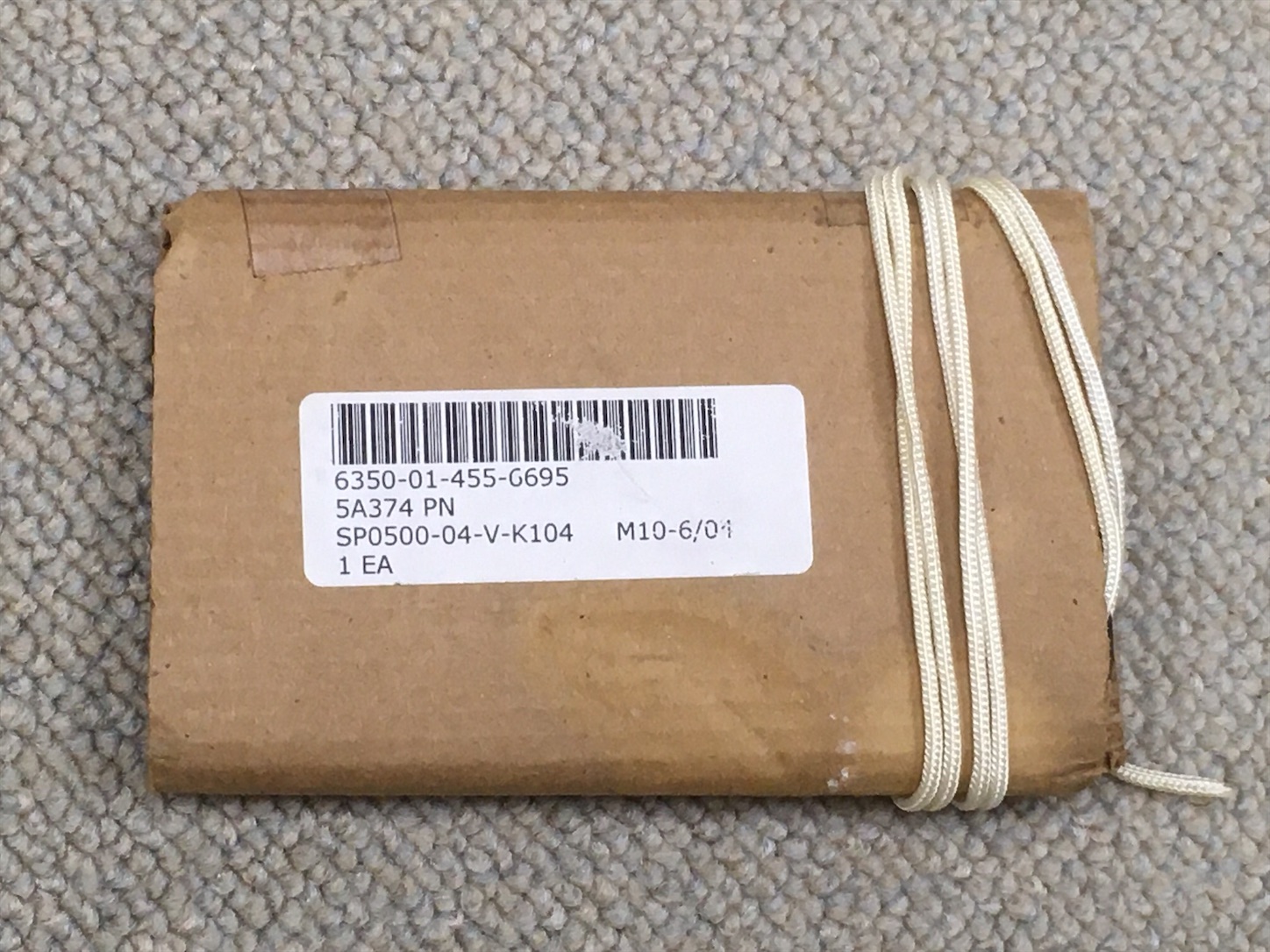

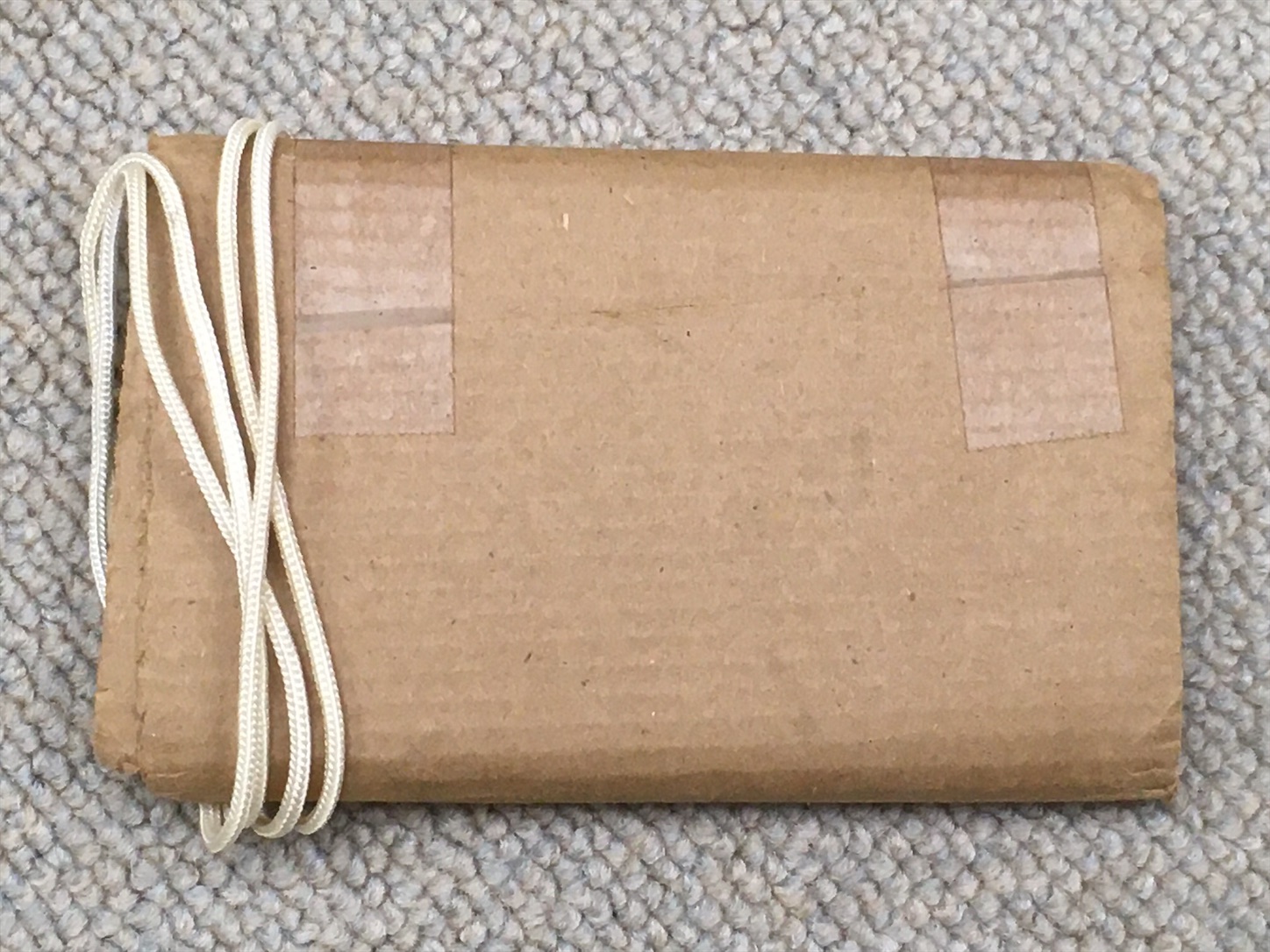

梱包の様子f:id:akmuzifal6489:20200801154340j:imagef:id:akmuzifal6489:20200801154331j:image

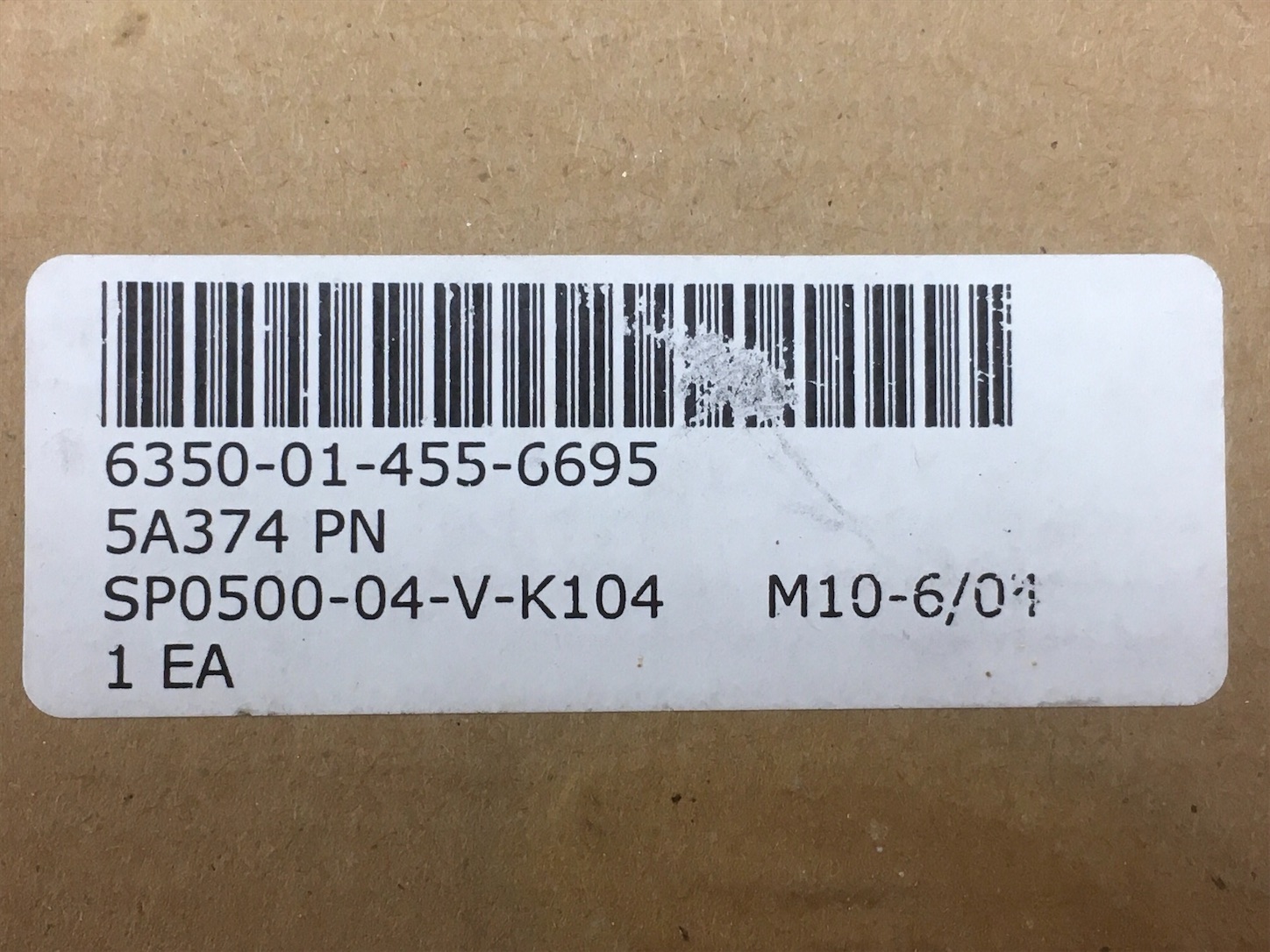

タグ
f:id:akmuzifal6489:20200801144252j:image



ミラー面
f:id:akmuzifal6489:20200801145328j:image

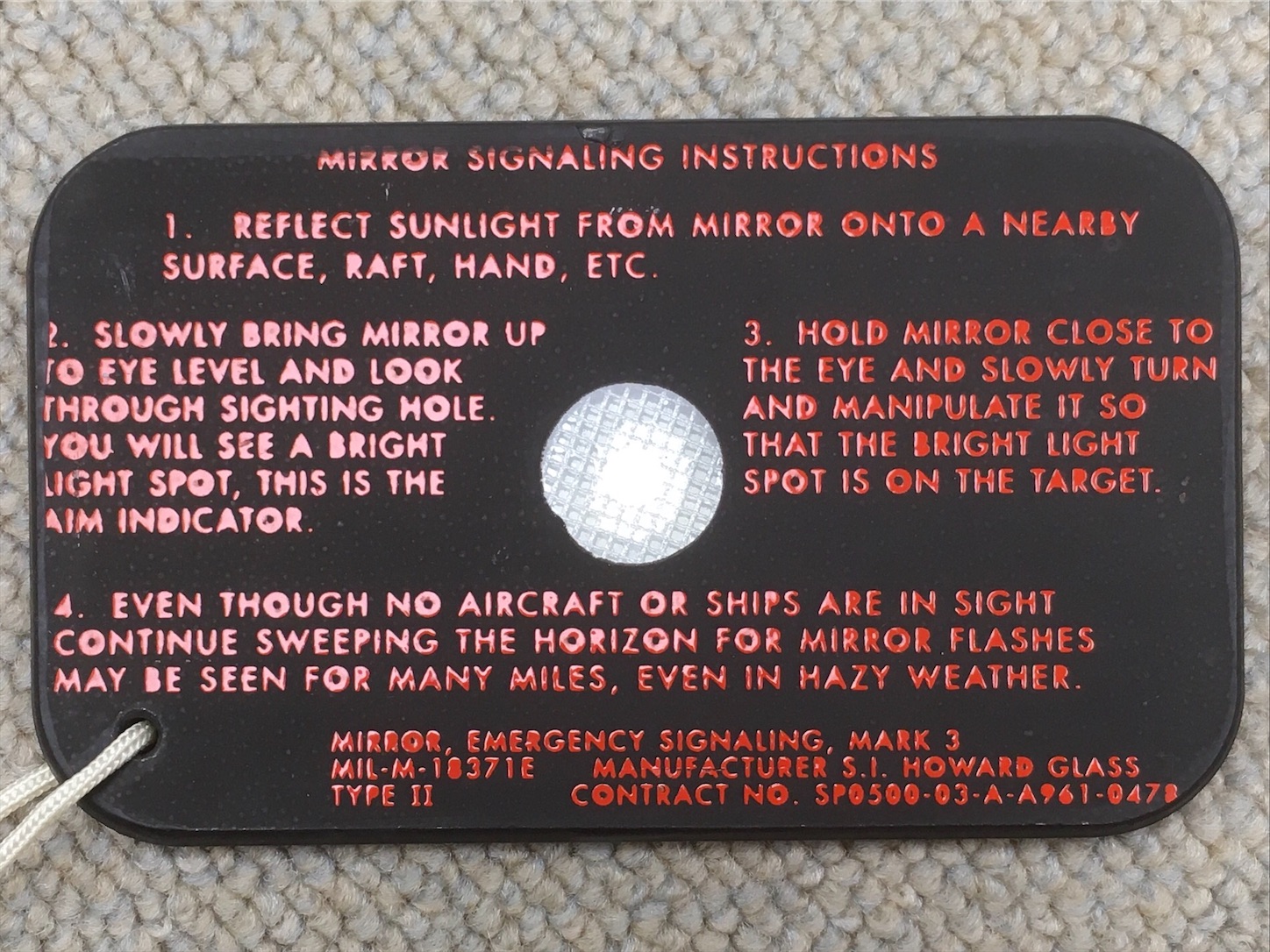

裏面
赤い文字で取り扱い方法や諸元が記されています。
f:id:akmuzifal6489:20200801144200j:image

形式:MK3(TYPE3)
サイズ:約12.6×7.5×0.6(cm)
契約年度:2004年度契約
状態:デッドストック

⑵    ガラスタイプ(小)MK-3

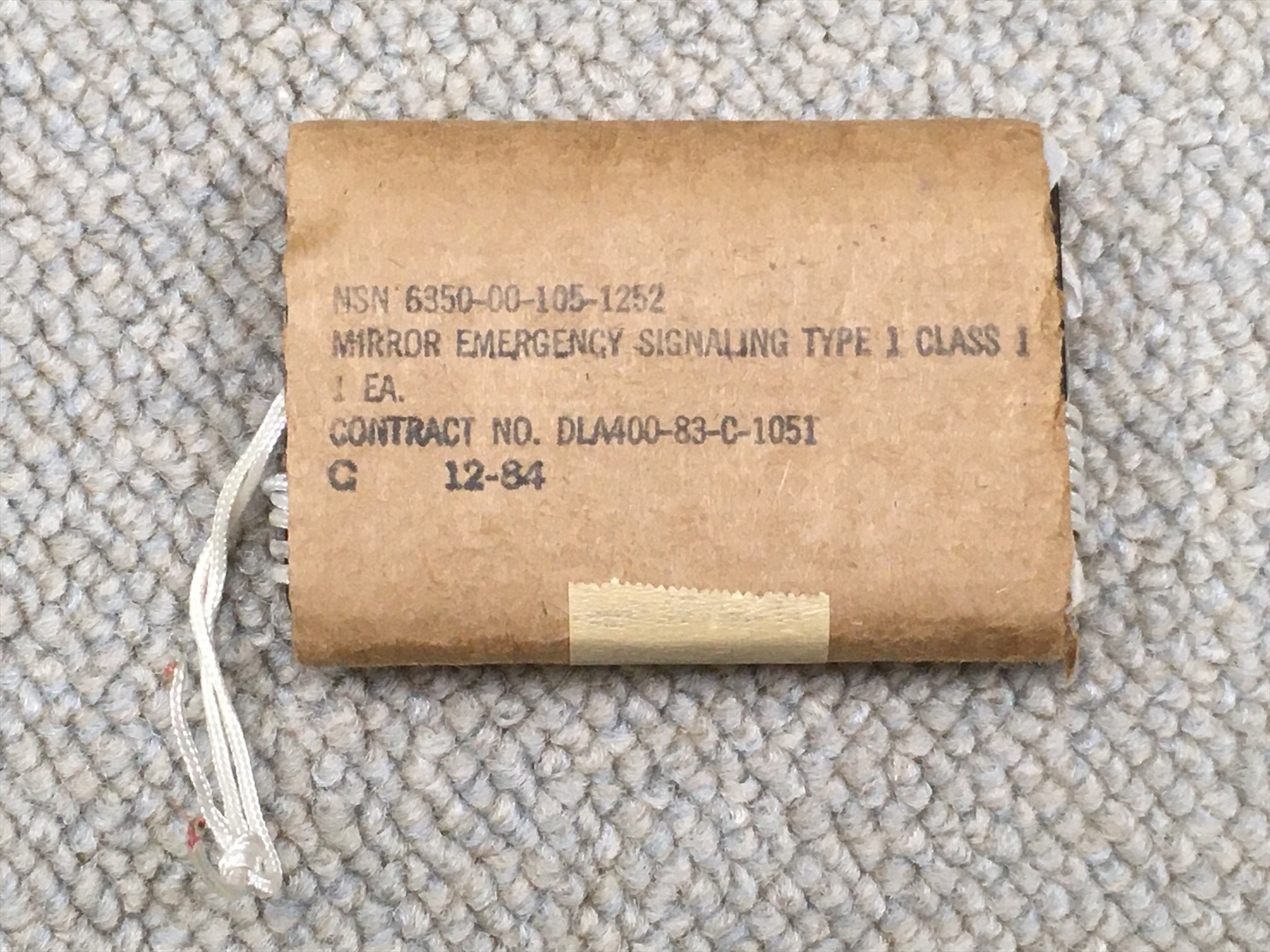

梱包の様子f:id:akmuzifal6489:20200801144311j:imagef:id:akmuzifal6489:20200801144356j:image

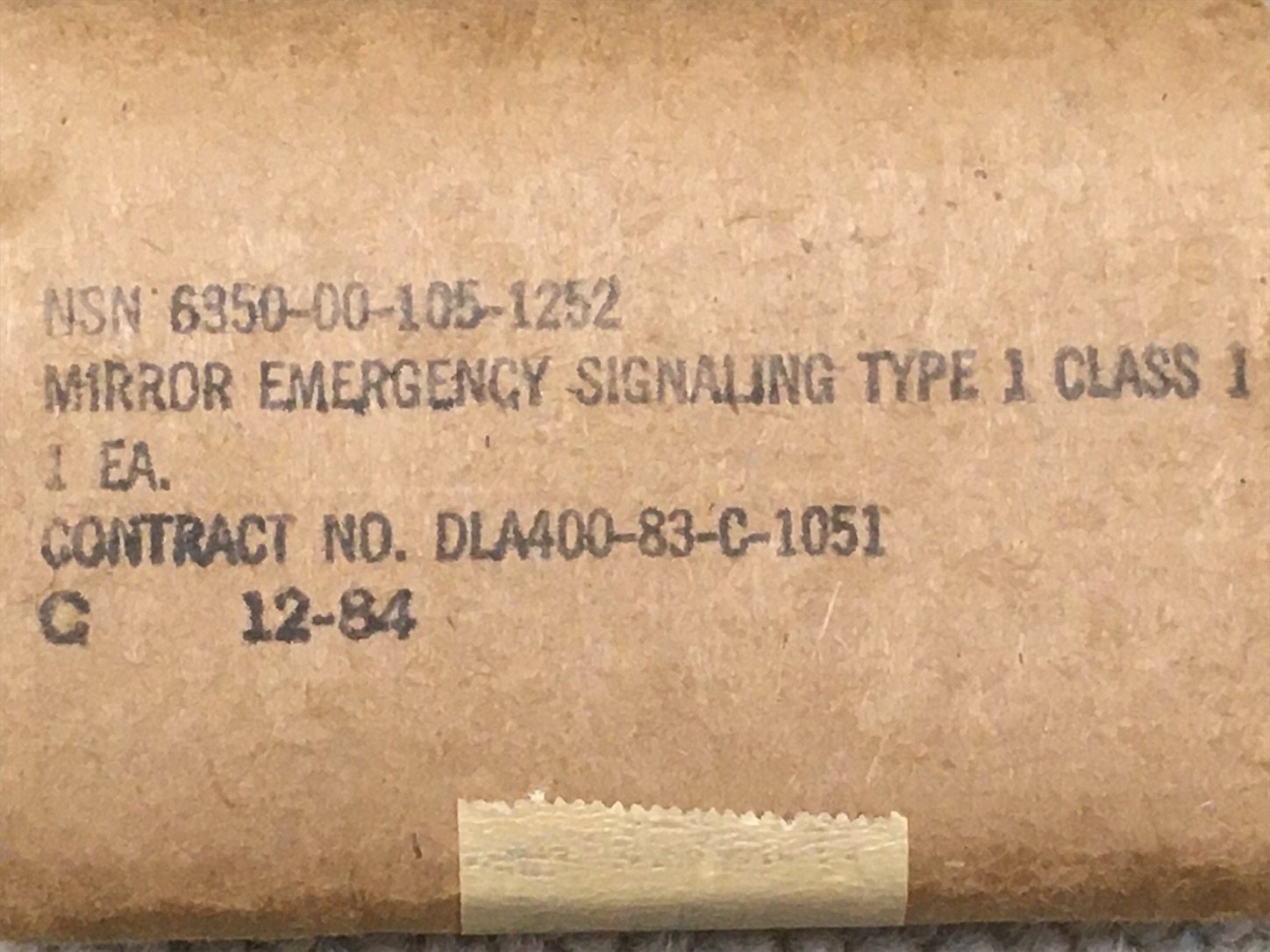

諸元スタンプ
f:id:akmuzifal6489:20200801144345j:image

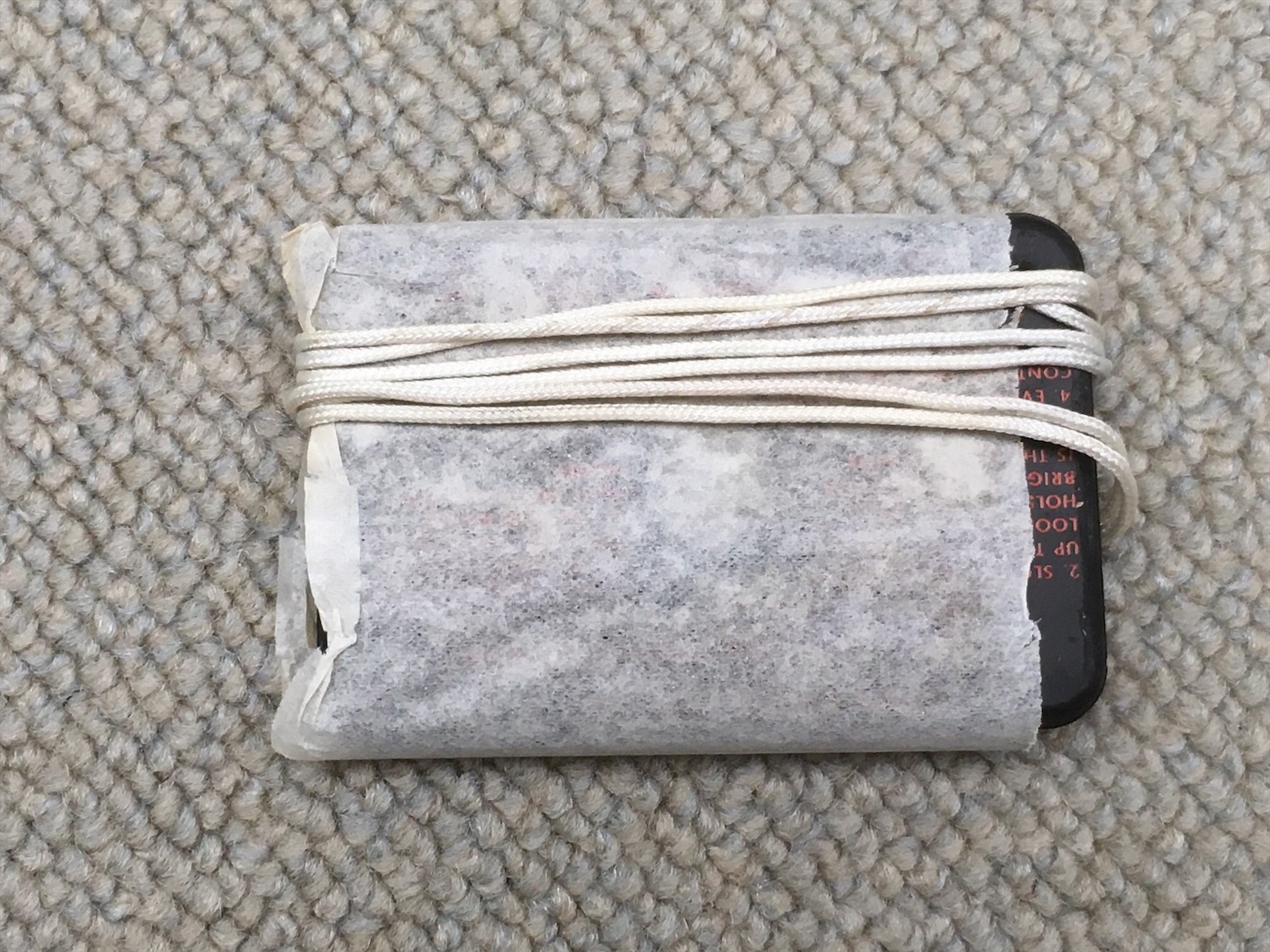

内包装用紙
f:id:akmuzifal6489:20200801144328j:imagef:id:akmuzifal6489:20200801144244j:image



コード(紐)の様子
f:id:akmuzifal6489:20200801144302j:image



裏面

やはり赤い文字で文字が書かれていますね。
f:id:akmuzifal6489:20200801144151j:image

形式:MK3(TYP1)
サイズ:約7.5×5.0×0.7(cm)
契約年度:1983年度契約品
状態:デッドストック

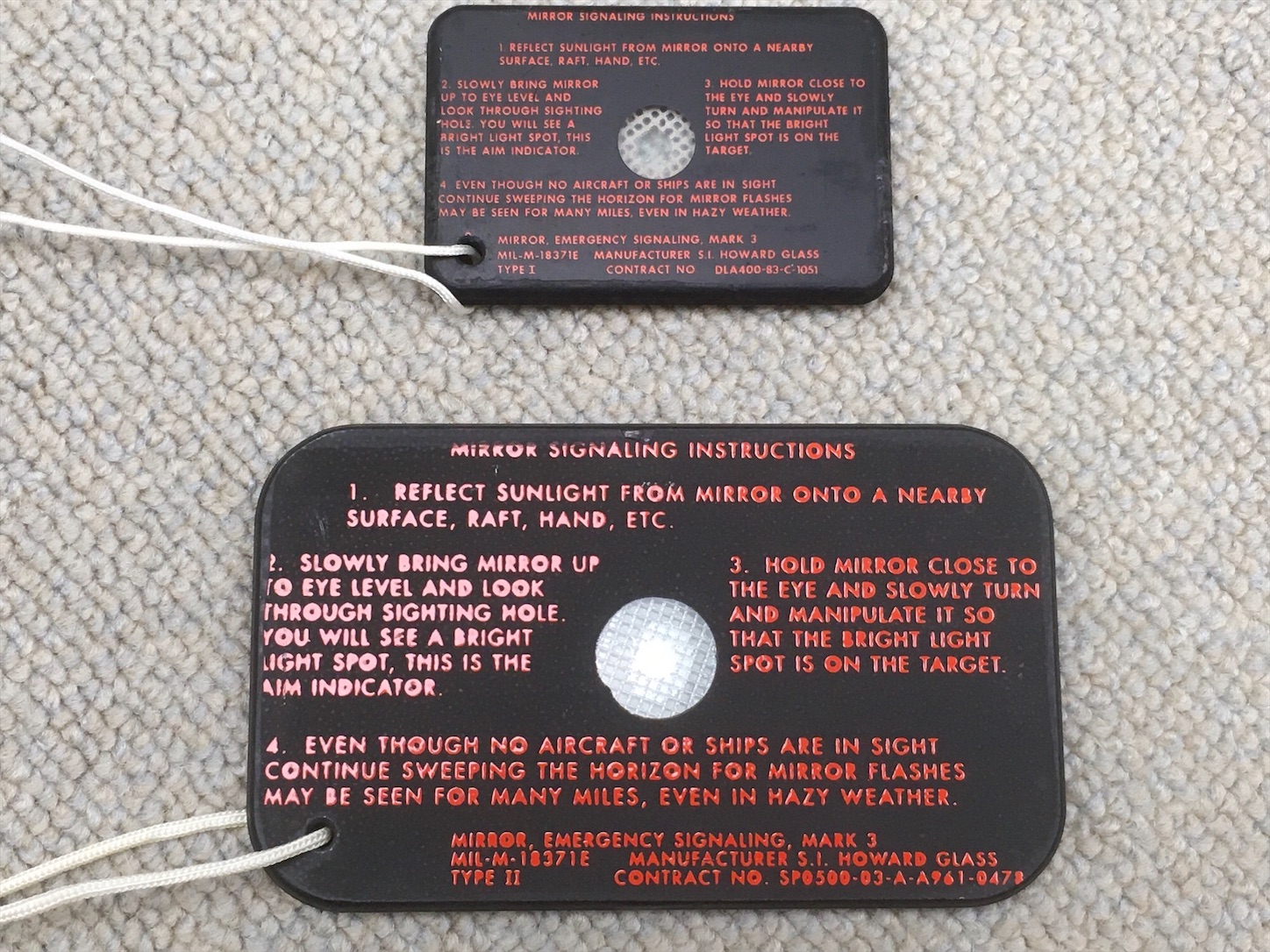

サイズ比較
約半分の面積ですね。
どちらもガラス製なので重量があります。
特に大きいサイズは重いですね。
f:id:akmuzifal6489:20200801144237j:image



⑶    プラスティックタイプ(大)

グレイの地に黒文字です。
右上隅に、コードを取り付ける箇所があります。f:id:akmuzifal6489:20200801215125j:image

形式:記載なし
サイズ:約12.9×7.8×0.6(cm)
契約年度:2003年度契約品
状態:デッドストック

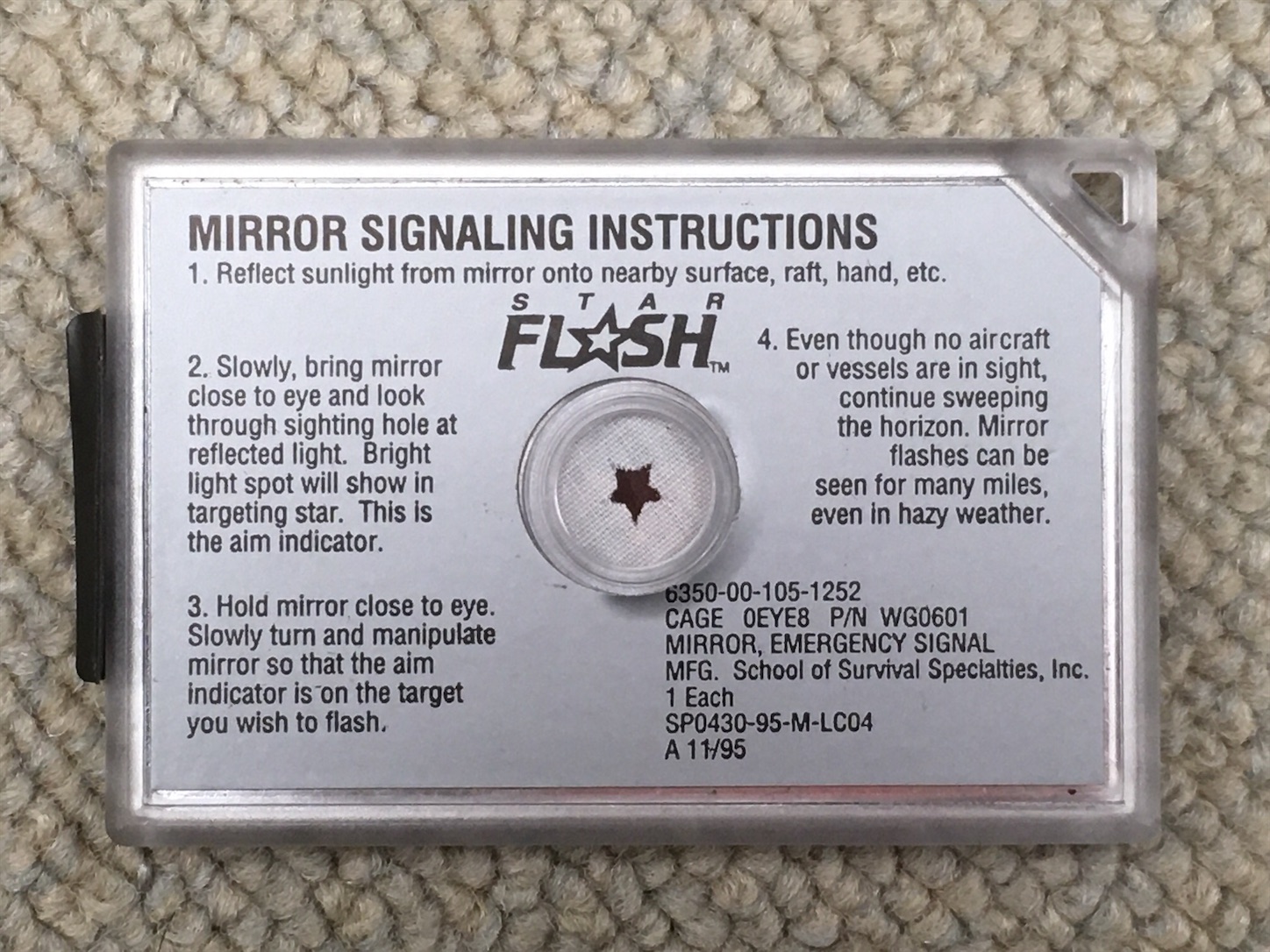

⑷    プラスティックタイプ(小)

記載されている内容はほぼ小型と同じです。f:id:akmuzifal6489:20200801215355j:image

形式:記載なし
サイズ:約7.7×5.3×0.6(cm)
契約年度:1995年度契約品
状態:デッドストック

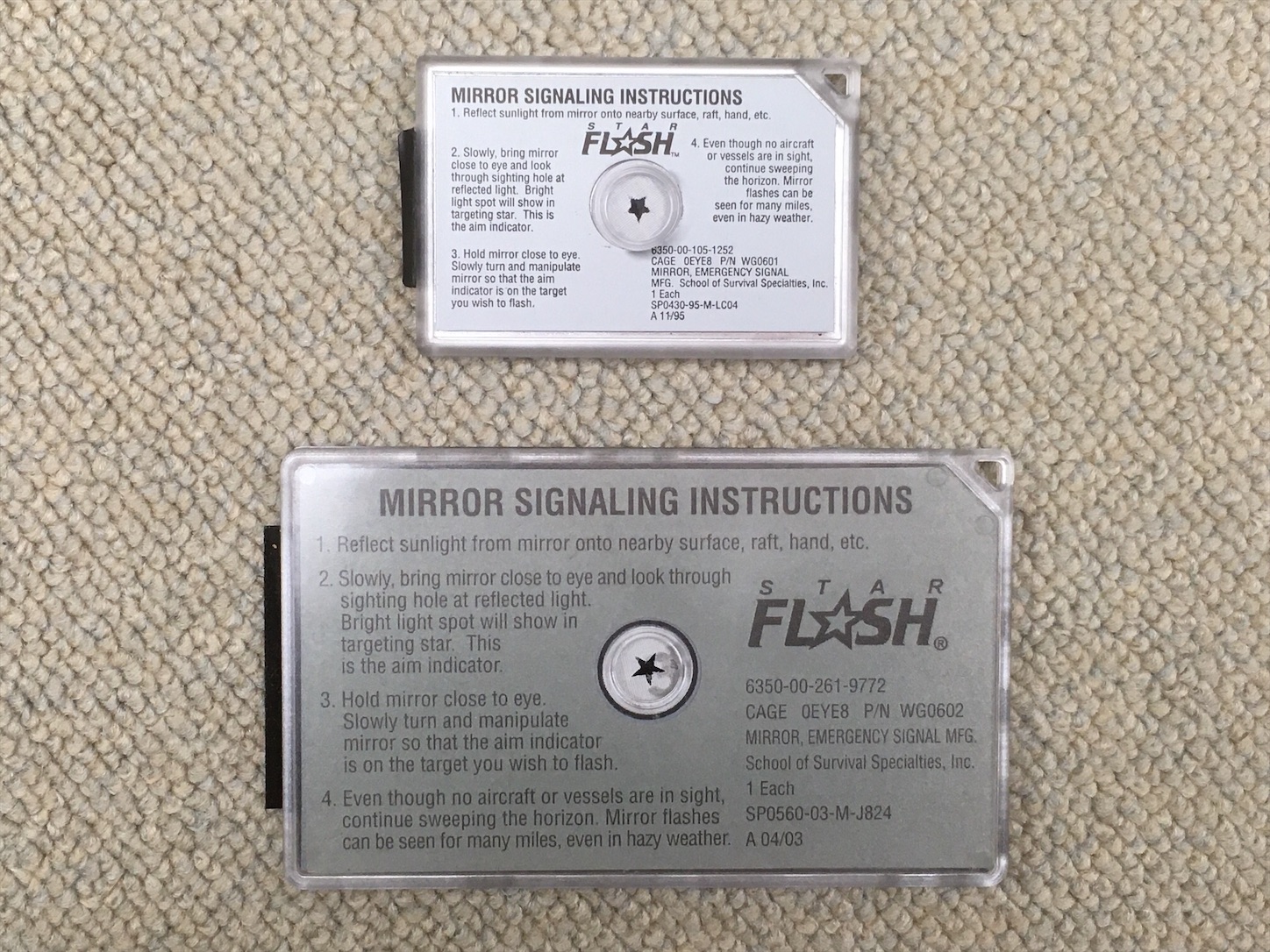

サイズ比較
こちらもやや半分の面積ですね。
f:id:akmuzifal6489:20200801145337j:image

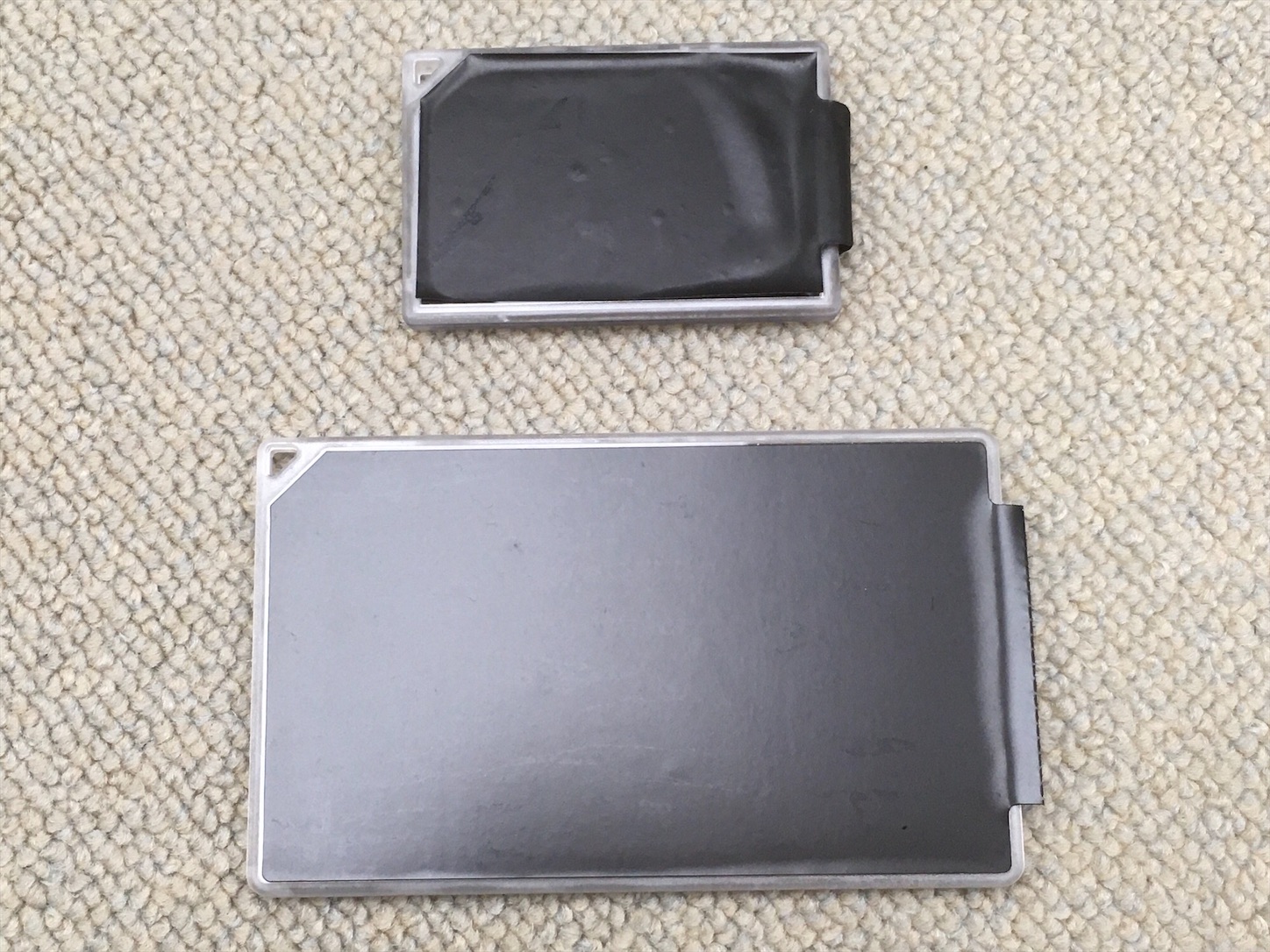

ミラー面
それぞれ保護シールが貼ってあります。
(申し訳ありません。剥がさずそのままにしておきます。)
f:id:akmuzifal6489:20200801144319j:image



⑸    参考

よく似たモデルの中古品①

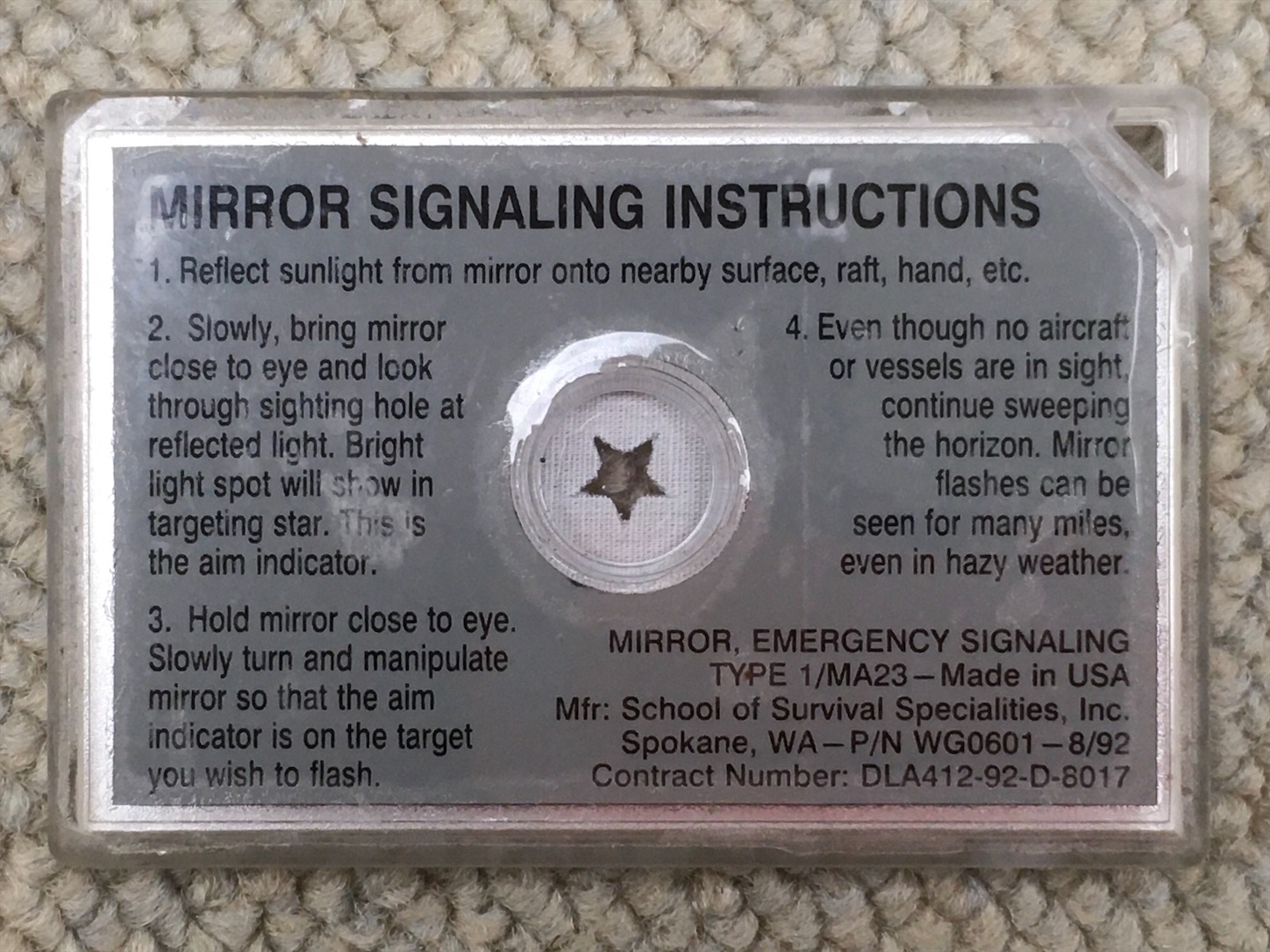

裏面
f:id:akmuzifal6489:20200801144216j:image



鏡面
プラスティックは傷が入りやすいですね。
f:id:akmuzifal6489:20200801144134j:image

形式:MA23(TYPE1)
サイズ:約7.7×5.1×0.6(cm)
契約年度:1992年度契約品
状態:中古品



よく似たモデル中古品②

普段携帯しているモデルです。
裏面
パラコードは私が付けました。
f:id:akmuzifal6489:20200801144143j:image

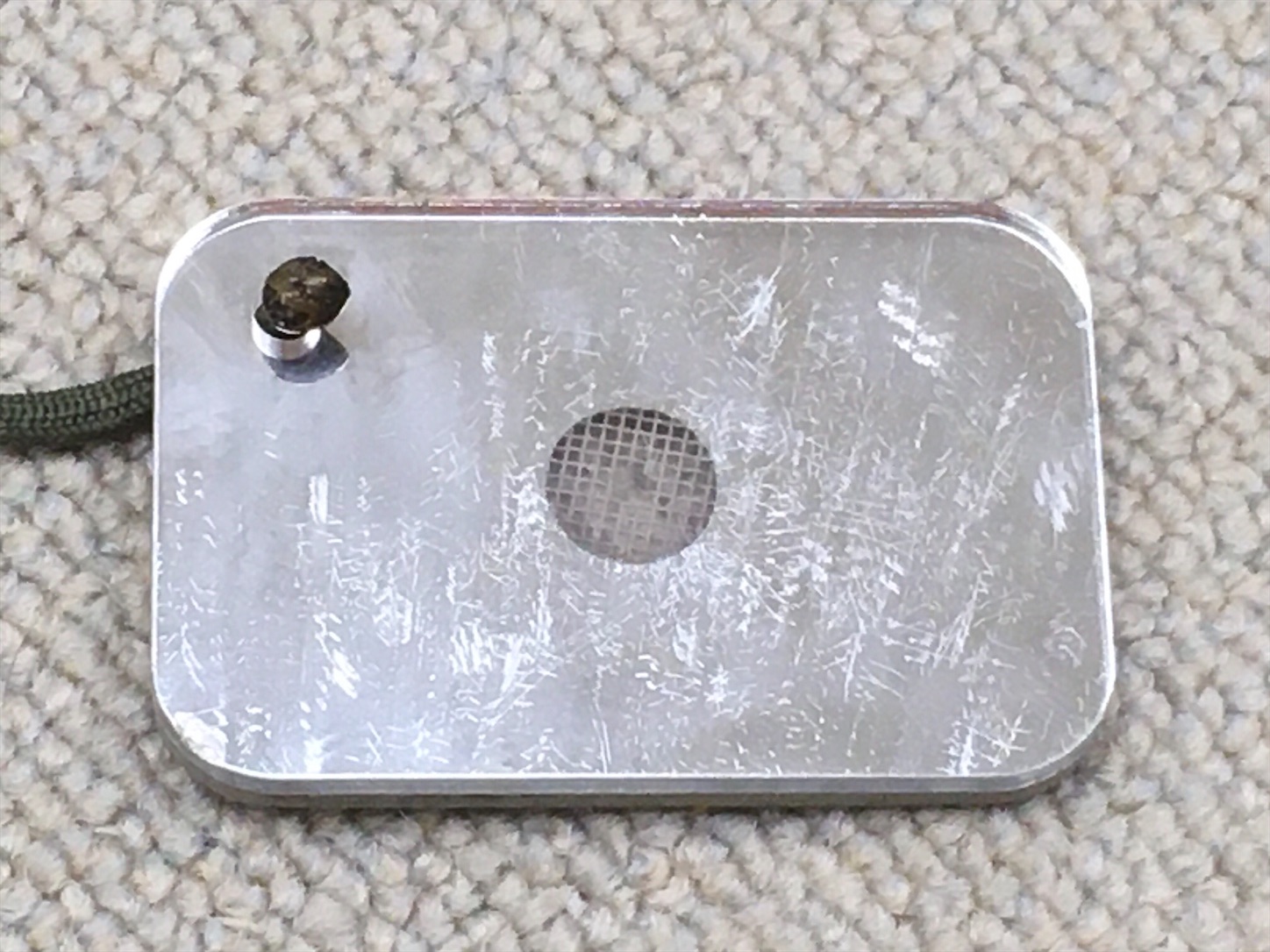

鏡面
普段持ち歩いているので傷だらけです。😞
f:id:akmuzifal6489:20200801145348j:image

形式:MA23(TYPE1)
サイズ:約7.6×5.1×0.6(cm)
契約年度:1989年度契約
状態:中古品

スポンサーリンク





スポンサーリンク

3  その特徴とは?

今回のモデルを含めて、シグナルミラーは、大きくガラス製とプラスティック製に分かれています。



いずれのモデルも、二枚のガラスもしくはプラスティックの板の間に、メッシュや星形のパネルを挿入してありますね。

そして必ず鏡面には中心に穴があって、裏側から覗くことができるようになっています。



ガラス製のモデルは、意外と重量があって、落とすと割れます。(当然ですが…。)

しかし、ガラスなので傷には強く、光の反射率も高いようです。



一方プラスティック製の方は、周囲を保護する専用のケースに入っています。

(モデルによっては剥き出しのものもありますね。)



ミラーの材質もプラスティックなので軽量ですが、傷が入りやすいという欠点があります。

反射率はガラスモデルほどではないようです。



一長一短ですね。



サイズはモデルによっていくつかあるようです。



光の到達距離は、中古品②(傷だらけの個体)で確認したところ10kmは余裕で届きました。

実用十分ですね。

4  エマージェンシー・シグナルミラーの使用方法(概略)

①  まず太陽の位置を確認する。

②  シグナルを送る目標(今回は捜索機)の位置を確認する。

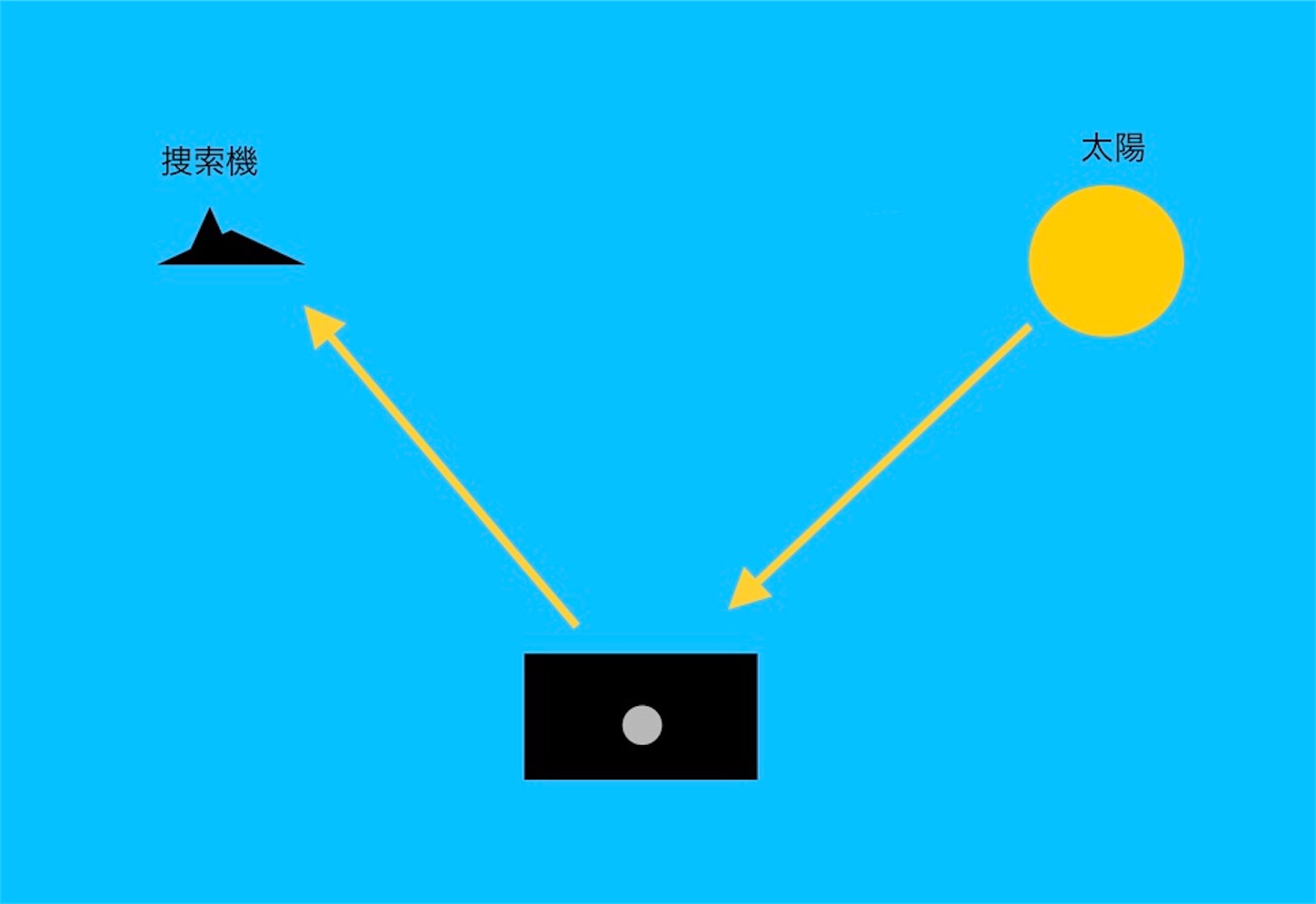

  イメージ

(鏡なので背面に光源(今回は太陽)がある場合は、自分の位置を調整する必要があり。)

f:id:akmuzifal6489:20200801202012j:image

③  ミラーの穴に目を近づけて、反射の光点を探し出す。

 (自分の掌などに反射させて見出す方法もあり。)

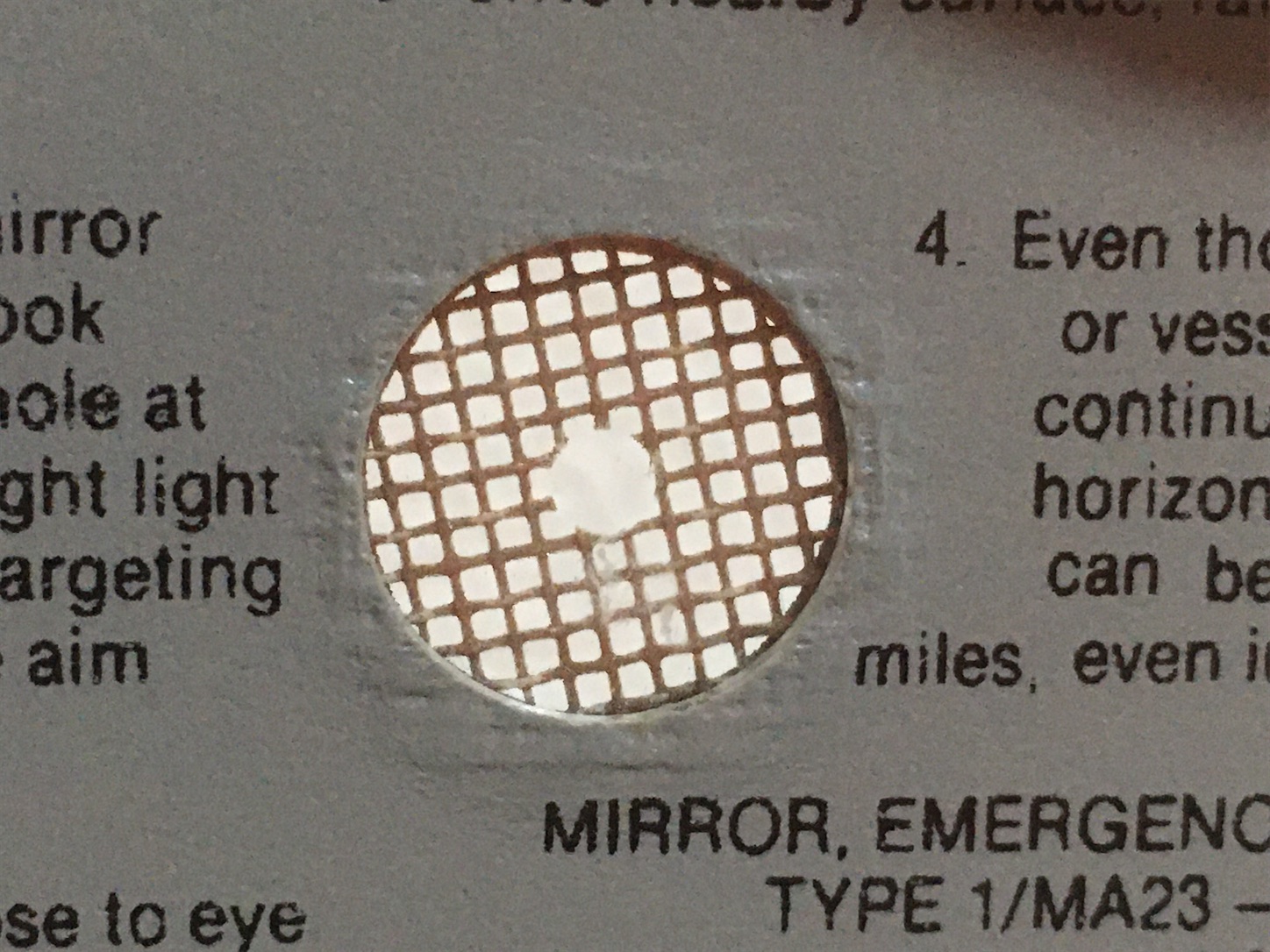

 通常の状態

f:id:akmuzifal6489:20200801202100j:image

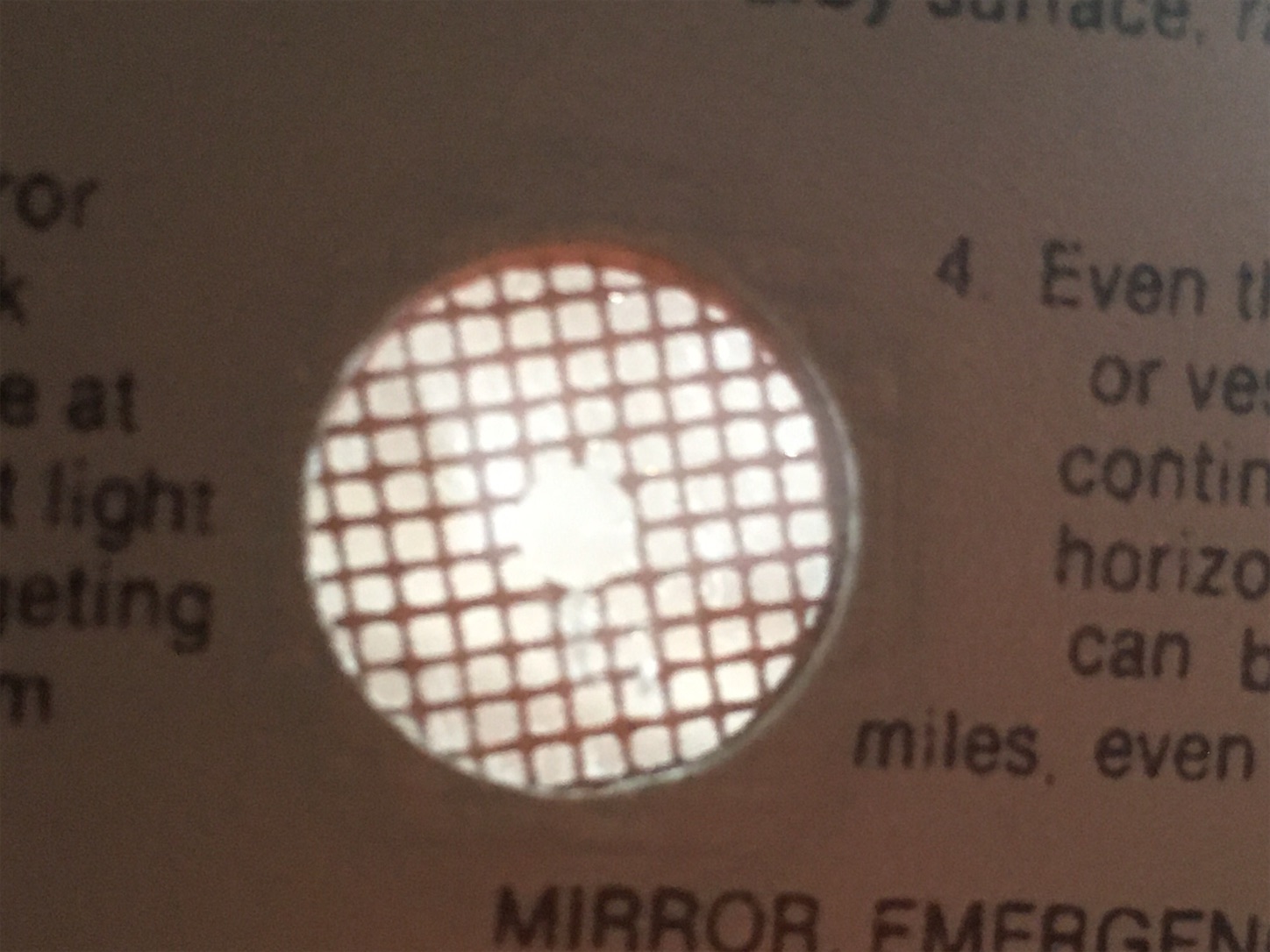

 光点を捕らえた状態

 ネットの部分に光源の形がぼんやり浮かび上がります。

 (今回は蛍光灯なので斜めの線形ですが、太陽の場合は丸い点になります。)

f:id:akmuzifal6489:20200801202144j:image

④  光点を穴の中心に維持しながら、光点を目標まで持っていく。

 (少々コツが必要です。)

⑤  光が目標に到達する。

 このプラスティック製モデルの中古品は、前述の通り10kmまで光が届きました。

 かなり遠くまで届きますね。

 また、捜索機は低空を飛行していることが多いので、余裕で届きそうですね。

 (ただし、速度が速いので要注意)

    向かってくる航空機、多数の搭乗員がいる救難機なのでは、発見される確率が高いですよ。

スポンサーリンク

スポンサーリンク

5  まとめ

最初に想像してもらったシチュエーションは、少々考えられないものなのでした。



そのため、一見この種のミラーを実用する機会は殆ど無い様に思われます。



しかし登山などで滑落した場合や遭難した場合はどうでしょうか?



これがあると、生還に活路を見出すことができるかもしれませんね。



また狩猟などで、距離の離れた仲間との交信する場合も、動物たちに気付かれ難く便利かもしれません。

(モールス信号を知っている者同士なら、詳細な情報交換も可能ですね。)



勿論、日常で使用するのも問題ありませんよ。

(髭剃り、お化粧の修正、着こなしの確認等々)



今回のモデルは全てアメリカ軍の官給品でした。



しかし機能に着目したアウトドア品メーカーから同様のものが市販されていますよ。



購入する場合は、実用目的ならプラスティック製をお勧めします。

(ガラス製は割れますし、重いです。)



ただし、ミリタリーマニアはぜひ、古いガラス製を入手してみてください。



デッドストックでも、中古品でも趣があって感動しますよ。

(その際はよく鏡面を確認しましょう。ガラスの合わせ目が劣化して、鏡面に染み(?)がある場合が多いです。)



私は、おそらく存在するであろう、諸外国のシグナルミラーを探してみます。



今回は、アメリカ軍のエマージェンシー・シグナルミラーを分析しました。



いやー軍装品って、本当に素晴らしいですね!



それでは、また次回をお楽しみに!
